Alarma de zona SERIE 2 pantalla 10″

Para Cotizar el Equipo deberá especificar lo siguiente:

*Número y tipo de Gas Médico que deberá incluirse en la alarma de zona Serie 2 de Arigmed.

*En el caso de sistema de montaje para embutir en muro, deberá especificar el tipo de medida en profundidad para la caja (10cm o 14cm).

*Deberá especificar si el sistema de alarmas de zona estará conectado en RED.

*Para una cotización formal, descargue la hoja de configuración del equipo, haga click aquí y llene el formato, anéxelo en su información proporcionando datos válidos (nombre, dirección completa, email, teléfono, país, código postal).

*Para un mejor desempeño del equipo, se requiere de INTERNET FIJO.

Descripción

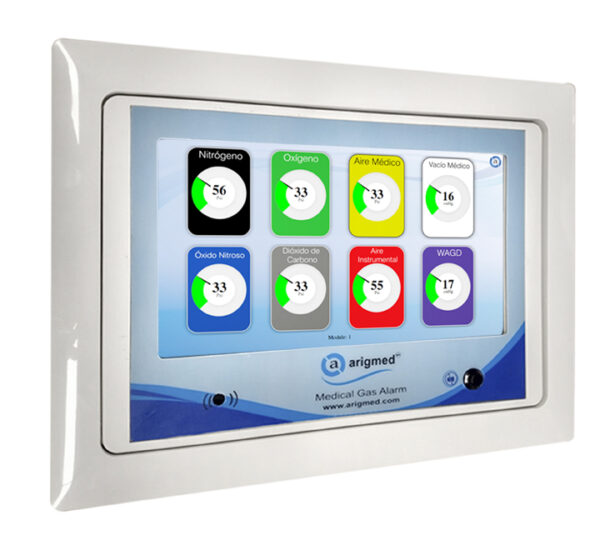

Alarma Digital de Zona para detección de alta y baja presión Modelo SERIE 2 con pantalla Display LCD de 10" a color, disponible sólo en gabinete para embutir en muro, cumple con NFPA99.

Opción de Gabinete:

  • Para embutir en muro con frontal fabricado en inyección de termoplástico ABS en cumplimiento con NFPA 286 y chasis de montaje fabricado en lámina de acero galvanizado.
  • Para sobreponer en muro con frontal fabricado en lámina de acero galvanizado en acabado de pintura electrostática color blanco.

Número de Gases:

  • Configuración de 1 y hasta 8 gases medicinales contenidos en el mismo gabinete de la alarma de zona.

Gráficos:

  • Visualización de lecturas de Presión y Vacío en tiempo Real.
  • Opción Color NFPA99 y Nomenclatura de cada gas medicinal.
  • Opción Color ISO y Nomenclatura de cada gas medicinal.
  • Destello de Alarmas en cada Módulo de Gas.
  • Visualización de desconexiones y cruzamiento de sensores de gases medicinales.
  • Visualización del nombre del área donde se ubicará la alarma de zona.
  • Posibilidad de duplicar cualquier módulo de gas y/o vacío sin sobrepasar el limite máximo de 8 módulos de gases y/o vacío.

Eventos de Alarma:

  • Alarma para la detección de los eventos de alta y baja presión en tiempo real.
  • Alarma para la detección de la interrupción de la señal en los sensores (des-conexión).
  • Alarma para la detección del intercambio de sensores de gases medicinales o conexión cruzada.
  • Advertencia en pantalla cuando los parámetros de activación de alarma No sean los especificados por el código NFPA99-2015

Comunicaciones:

  • Puertos Hembra RJ45 para Salida y Entrada de datos.
  • Puerto de Relé de contactos secos para salida de datos (1 puerto).
  • Protocolo de comunicación RS485 en conexión SERIAL para enlace con grupos de alarmas de zona y con con el panel de alarma maestro SERIE 2 de Arigmed.
  • Conexión a INTRANET y EXTRANET (INTERNET) por medio de la INTERFAZ ETHERNET DE ARIGMED con HTML para visualizar el sistema con dispositivos remotos como PC, TABLET, SMARTPHONE vía sitio web.

Funciones:

  • Modificación de Parámetros por el usuario para cambio de Unidades, niveles de corte para la presión e Histéresis.
  • Edición del Nombre del área donde se ubicará la alarma de zona.

Certificado:

Especificaciones

Requiere para su funcionamiento el siguiente equipo complementario para censar la presión de los gases medicinales:
  • Caja de empotre en muro de para alojar tuberías, conexiones y sensores.
  • Salida de alimentación por cada gas especifico en acople de conexión DISS CGA-V5 y válvula de cierre automático (check)
  • Sensor Digital por cada gas especifico en acople DISS CGA-V5.
  • Fuente de Poder a 110-220v 50/60 Htz. (Por cada módulo de gas, para hacer el sistema redundante).
Requiere para su funcionamiento en conexión de un sistema de red con la alarma maestra de la marca Arigmed el siguiente equipo complementario:
  • Sistema de Red de cable para transmisión de datos con cable UTP (Unshield Twisted Pair) CAT6 cómo mínimo, en conexión serial con grupos de alarmas de zona display de 10″ de Arigmed, e interconectadas con uno o varios Paneles de Alarma Maestros SERIE 2 de Arigmed.
  • Panel de Alarma Maestro SERIE 2 de Arigmed.
  • Interfaz Etehernet de Arigmed para HTML. Site Web arigmed de monitoreo de sistemas de presión remoto. (El hospedaje del sistema del usuario en el site web de ARIGMED de monitoreo de presión puede generar costos extraordinarios).
  • El usuario podrá recibir “en tiempo real” un correo electrónico de notificación con el evento de alarma que se haya generado en el sistema de gases medicinales.
  • Acceso a Internet Fijo de buena intensidad y calidad.
Capacidad Máxima de un sistema en red para el panel maestro:
  • De 127 sensores de gas o vacío médico quirúrgico.
Afectaciones en la operación del Equipo que deberán evitarse:
  • Variaciones de voltaje en el suministro eléctrico.
  • Suministro de energía con plantas de emergencia.
  • Suministro Variable o Intermitente (la energía se pierde y se recupera con gran frecuencia en un corto periodo de tiempo).
  • Ausencia continua e Intermitencia del suministro eléctrico (cuando se pierde el suministro y entra la planta de emergencia en repetidas ocasiones).
Recomendaciones para la Instalación:
  • Verificar la conexión de la tierra física del equipo (para proteger el equipo contra descargas no deseadas).
  • Instalar un sistema contra variaciones de voltaje y de respaldo de energía eléctrica (No-Break).
  • Instalar un sistema con supresor de picos (para la protección del equipo contra las variaciones y descargas de energía).


Ficha Comercial

Descargue el Documento:
Ficha Comercial Alarma de Zona Digital de 1-8 Gases con Pantalla de 10″
Descargue el Documento:
Ejemplo Diagrama General de Conexión Modo Ethernet
Descargue el Documento:
Ejemplo Diagrama de Conexión en Modo Relé (contactos secos)
