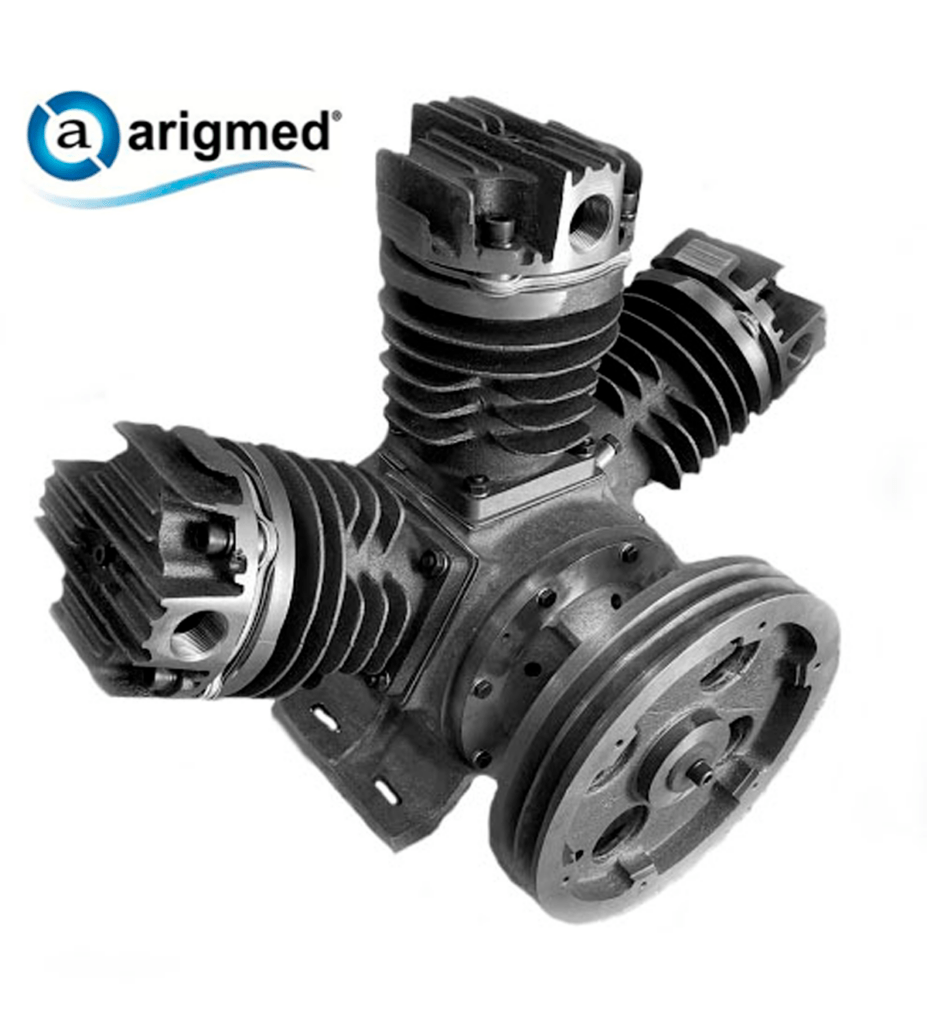

Compresor Reciprocante ARIGMED (Libre de Aceite) V.1
Compresor reciprocante (pistón) de una etapa Modelo V.1 libre de aceite.
- Marca ARIGMED.
- 100% fabricado en MÉXICO.
- Refacciones y partes sólo compatibles para equipos de la marca ARIGMED, el equipo es sólo para uso en interiores.
- La Fábrica NO se hace Responsable en caso de falla del equipo a consecuencia de falta de mantenimiento.
Compresor de Pistón Libre de Aceite
Componentes Principales
- Carcasa: Fabricada en fundición de aluminio de alta resistencia, en acabado natural.
- Polea de Transmisión: Fundición de acero nodular con acabado en pintura electrostática en polvo horneada para alta temperatura, color negro.
- Cilindros: Aluminio inyectado de alta resistencia, con disipadores de calor integrados, con recubrimiento de politetrafluoroetileno (PTFE).
- Tapas de Cilindros: Aluminio inyectado con disipadores integrados, acabados en pintura electrostática en polvo horneada para alta temperatura en color negro, incluyen los sellos tipo o’rings (resistentes a altas temperaturas).
- Tapa de Polea: De aluminio inyectado en acabado natural.
⚙ Sistema de Transmisión
- Cigüeñal: Acero nodular de alta resistencia.
- Rodamientos: Sellados para alta temperatura y fabricados en Japón.
- Bielas: Aluminio inyectado de alta resistencia en acabado natural.
Sistema de Compresión
- Pistones: Aluminio de fundición de alta resistencia.
- Anillos de Compresión y Guía: PTFE con carga de carbón y grafito.
- Plato de Válvulas: Aluminio inyectado, con acabado en pintura electrostática en color negro, incluye o’rings o sellos para altas temperaturas.
- Válvulas: Fabricadas en acero inoxidable.
Sistema de Enfriamiento
- Ventilador principal (frontal): Diámetro de 23″, fabricado en plástico ABS con carga de fibra de vidrio
Tuberías
- Admisión: Tubería y conexiones de acero inoxidable
- Compresión: Tubería flexible de cobre con acoplamientos de latón
Refacciones y Mantenimiento
Disponibilidad de refacciones:
- Por pieza específica
- Kit de refacciones para servicio menor
- Kit de refacciones para servicio mayor
Horas recomendadas para mantenimiento:
- Servicio menor: cada 3,000 horas de uso
- Servicio mayor: cada 7,000 horas de uso
Nota:
Un equipo 100% libre de aceite, requiere mantenimiento puntual y reemplazo de componentes conforme al tiempo de uso.
⚡ Potencias Disponibles
1 etapa:
- V90-5HP: 5 HP (3.72 kW)
- W90-7.5HP: 7.5 HP (5.59 kW)
- W100-10HP: 10 HP (7.45 kW)
- W125-15HP: 15 HP (11.18 kW)
Presión de Operación
| Tipo | Presión de trabajo | Presión máxima |
|---|---|---|
| 1 etapa | 50–55 PSI | 100 PSI |
️Temperatura Máxima de Operación
- 180 °C
Manual de Instalación, Operación y Mantenimiento
Este documento está protegido y disponible exclusivamente para equipos de nuestra marca.
Para obtenerlo, el usuario deberá enviar un correo electrónico con los datos requeridos mediante el formulario disponible en la sección “Manuales y Servicio Postventa”.
Descargue el Documento:
No disponible
Mayor:
- Juego de orings-sello para plato de válvulas y tapas de cilindros.
- Anillos de compresión y guía para cada pistón.
- Juego de válvulas (Flaps) para cada cilindro.
- Filtro cartucho de admisión.
- Juego de rodamientos sellados para cigüeñal y bielas.
- Juego de retenes o seguros para rodamientos en bielas.
- Pernos y seguros en pistones.
- Pistones.
- Cambio de tornillería dañada de acero inoxidable
- Recubrimientos de ingeniería en los materiales (sólo sobre previo diagnóstico).
Menor:
- Juego de orings-sello para plato de válvulas y tapas de cilindros
- Anillos de compresión y guía para cada pistón.
- Filtro cartucho de admisión.
Se recomienda que el mantenimiento mayor se lleve a cabo en la fábrica o talleres autorizados por la misma.
