Pilar Técnico
Sistema de Pilar técnico o columna de servicio de piso a techo para terapia intensiva y áreas de cuidado crítico, con separaciones internas para instalaciones, paneles de acceso frontales fabricados en diferentes materiales, y con capacidad para alojar las instalaciones y dispositivos de conexión de los sistemas eléctricos, gases medicinales, iluminación, voz y datos.
-
-
- Para varias configuraciones de 2, 3, 4 y 5 caras.
- Incluye un sistema de rieles verticales para soporte y deslizamiento de equipo médico auxiliar.
- Fabricada totalmente en perfiles de aluminio de extrusión.
- No use cloro o sus derivados, podría ocasionar corrosión en los materiales y degradación de las superficies y acabados de forma prematura.
- Cumple con NFPA99 para los sistemas manufacturados.
- Se recomienda que la instalación se lleve a cabo por personal capacitado y con certificado vigente ASSE 6010 (instalador de gases medicinales) y ASME BRAZER IX (soldador de oxiacetileno calificado).
- Hecho en México.
-
Pilar Técnico de Piso a Techo para Terapia Intensiva y Cuidados Críticos
Descripción General
Sistema vertical de servicios diseñado para instalaciones hospitalarias especializadas, funcionando como una columna aislada que crea islas de suministro para una o varias camas, sin depender de las paredes perimetrales, ideal para áreas abiertas, unidades de terapia intensiva o espacios de atención crítica con configuraciones flexibles.
Estructura Técnica
- Material base: Perfiles de aluminio de extrusión especial, aleación 6063, temple 5.
- Normativa: ASTM B-221 02/A-A.
- Acabado: Anodizado natural.
- Espesor promedio: 2.5mm – 3mm.
- Correderas verticales: Distribuidas en cada extremo (de 2 a 6, según diseño específico).
Base y capitel estructural:
-
- Opción 1: Acero al carbón con pintura electrostática horneada.
- Opción 2: Lámina de acero inoxidable.
Tipos de Panel Frontal Registrable Disponibles
Panel en Aluminio
-
- Acabado: Pintura electrostática en polvo (RAL).
- Opción de recubrimiento antibacteriano modelo 044/00100, conforme a ISO 22196:2011.
Panel decorativo en MDF
-
- Espesor: 16mm.
- Frontal: Laminado plástico decorativo.
- Posterior: Laminado fenólico o lámina de aluminio como retardante al fuego.

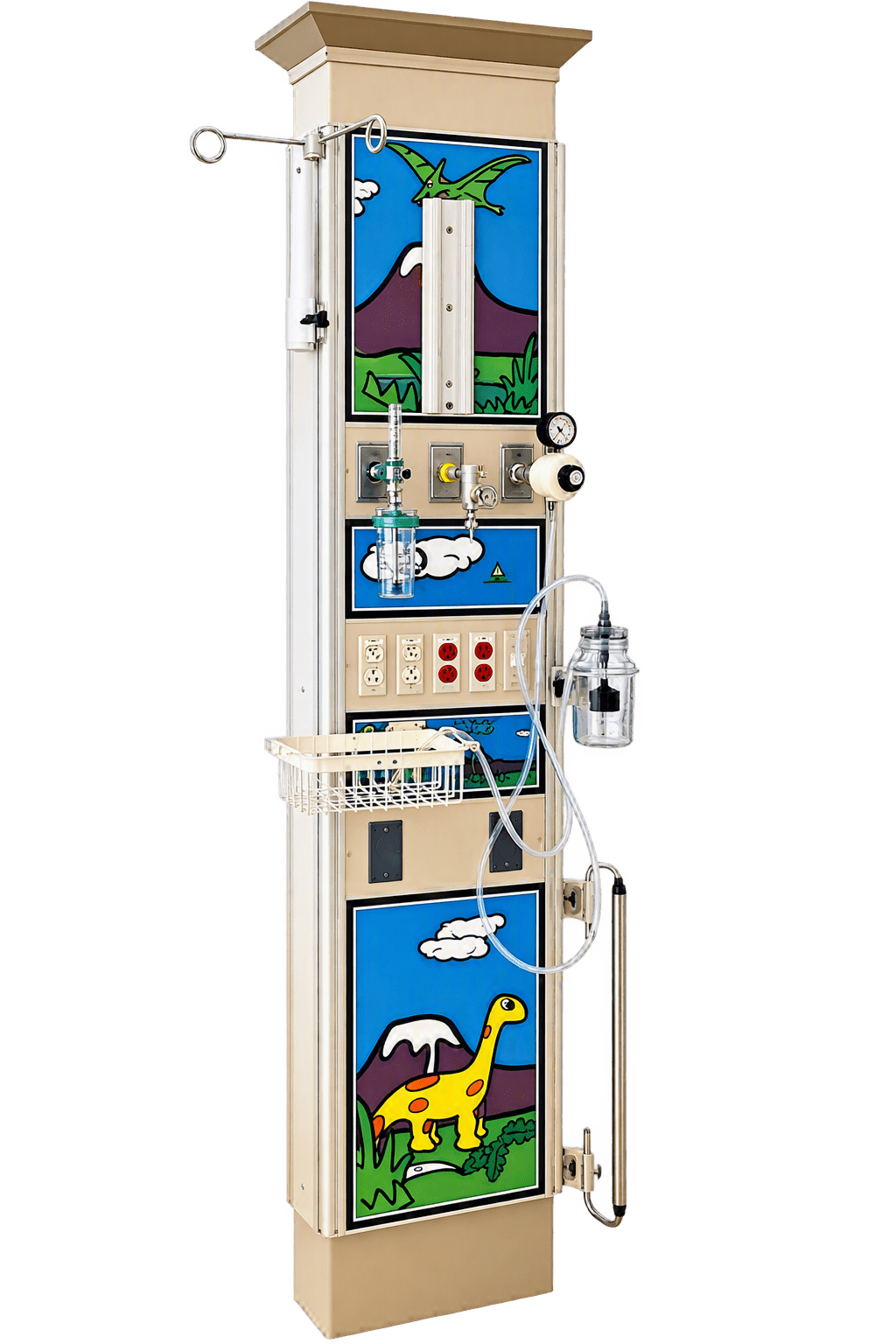

Panel infantil tipo KIDS (MDF + acrílico)
-
- MDF de 16 mm + acrílico de 6 mm con impresión láser color.
- Posterior: Laminado fenólico o aluminio ignífugo.
️ Sistema de Porta Accesorios Verticales
Compatible con rieles verticales mediante fijación tipo grapa deslizable o brazo articulado, para los siguientes dispositivos:
- Soporte para venoclisis (con extensiones).
- Porta monitor de signos vitales.
- Bases para bombas de infusión.
- Soporte para frasco de vacío.
- Canastillas médicas diversas.
- Porta medidores de presión arterial.
- Estructuras para equipos médicos auxiliares.
Las correderas permiten ajustar la altura de cada accesorio, optimizando maniobrabilidad clínica.
Capacidad de Integración de Sistemas
- Módulos de iluminación.
- Receptáculos eléctricos.
- Red de voz y datos.
- Salidas y tuberías para para gases medicinales.
- Sistema de soportes verticales para equipo médico auxiliar.
Configuraciones Disponibles
Servicio individual o múltiple
-
- De 1 a 4 camas en uso simultáneo.
- Medida mínima recomendada por cama: 0.60 m de respaldo.
Formato estructural del Pilar
-
- De 2 a 5 caras de servicio.
- Formas disponibles: Rectangular, Triangular, Cuadrangular, Pentagonal.
Para otras dimensiones, especificaciones y diseños personalizados: consultar directamente a fábrica.
Capacidad de Carga
- Carga máxima: 120 kg por metro lineal.
