Productos Arigmed

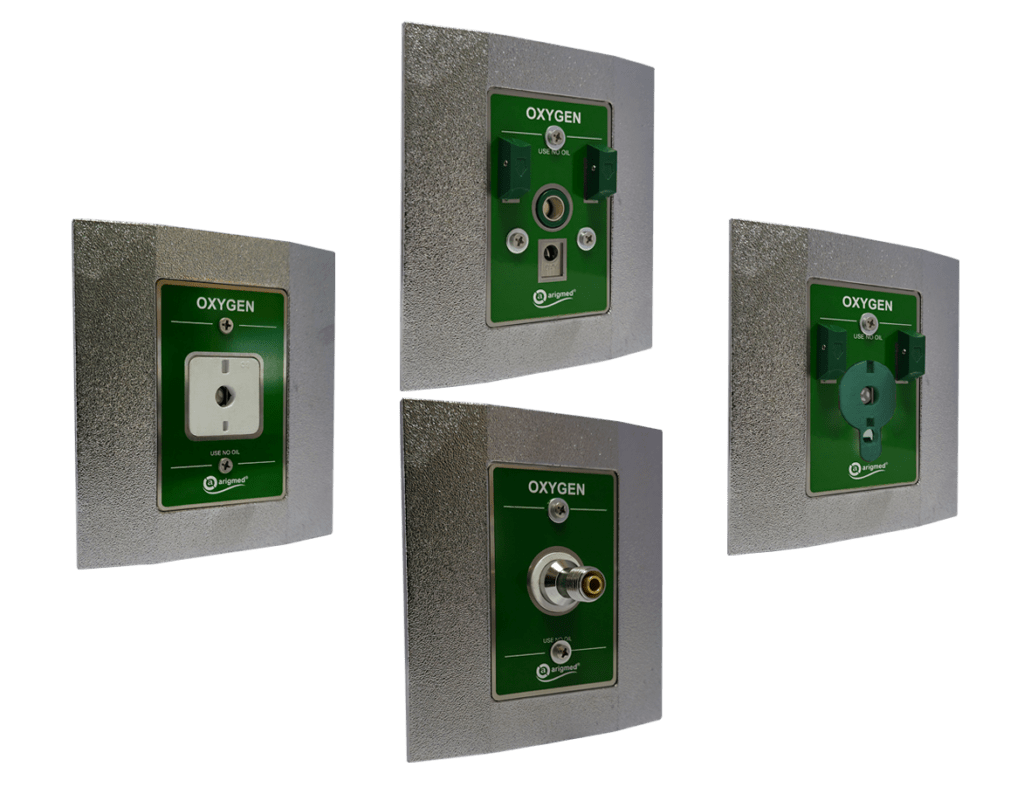

Salida apta para M.R.I.
Salida-Entrada para distribución de gases medicinales FABRICADA EN MATERIALES NO FERROMAGNETICOS.
- Cumple con NFPA99.
- Aptas para uso con M.R.I.
- Compatible con marcas estadounidenses.
- No use cloro o sus derivados, podría causar corrosión en las partes metálicas.
- No use aceite o sus derivados.
- Fabricada en México, marca ARIGMED.
⚙️ Especificaciones Técnicas
Conexión de Salida para Gases Medicinales
- Fabricada en materiales NO FERROMAGNETICOS.
- Entradas disponibles en toda la variedad de salidas de la marca arigmed.
- PIN de seguridad con registro de posiciones que previene el cruce de gases (entre válvula primaria y secundaria).
- Cumple con NFPA99 y ASTM B819 (grado médico, limpio para uso con oxígeno).
️ Válvula Primaria
- Base en latón con rotación de 360°.
- Extensión con tubo de cobre tipo “K”, diámetro interno: 10mm.
- Válvula de cierre automático (check) en polipropileno inyectado.
- Sellos de termoplástico TPVs, grado FDA.
Versiones disponibles:
-
- Montaje en muro: herraje modular de lámina de acero al carbón, acabado níquel, calibre 18.
- Montaje en cabecero de paciente: igual a anterior.
- Montaje en techo: bajo previa especificación.
- Seguros de espiral en acero inoxidable.
- Herraje de montaje con registro específico por tipo de gas, para inserción del perno-guía de la válvula secundaria, compatible con marcas estadounidenses, fabricado en aluminio.
Válvula Secundaria
- Frontal plano en aluminio.
- Entradas disponibles en toda la variedad de salidas de la marca arigmed.
- Fijación a la válvula primaria mediante tornillos milimétricos.
- Válvula de cierre automático (check) en ABS de alta resistencia.
- Sellos en termoplástico TPVs, grado FDA.
- Seguros de espiral en acero inoxidable.
- Incluye perno-guía para evitar cruce de gases, compatible con marcas estadounidenses.
Marcos de Montaje
- Marco para muro: Fabricado en inyección de plástico ABS de alta resistencia.
- Marco para cabecero de paciente: Fabricado en inyección de plástico ABS de alta resistencia.
Tecnologías de conexión disponibles
- Puritan Bennet
- Chemetron

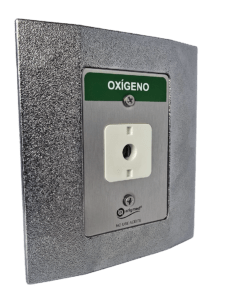

- Ohmeda Diamond
- Chemetron + Ohmeda Diamond
- MC70 & MC70+rosca M24 candado roscado para sujeción de equipo secundario
- DISS CGA V5
Identificación por Color
- Conforme a NFPA 99
- Conforme a ISO (especificar norma si se requiere mayor precisión)
Parámetros Técnicos
| Parámetro | Valor / Condición |
|---|---|
| Caudal de salida del gas | 240 LPM (dependiendo del diámetro de alimentación) |
| Capacidad de extracción | 90 LPM (dependiendo del diámetro de tubería de vacío) |
| Capacidad de carga secundaria | Máxima: 450 g |
| Presión de trabajo | 50–55 PSI para todos los gases, 160-180 PSI sólo para nitrógeno y aire de instrumentos |
| Presión máxima de prueba | 100 PSI para todos los gases, 160-180 PSI sólo para nitrógeno y aire de instrumentos |
Seguridad y Compatibilidad
- PIN de registro de seguridad para evitar cruces de gas: Incluido
- Compatible con registros de marcas estadounidenses.
️ Normativas y Certificaciones
- Cumple con: NFPA 99, ASTM B819
- Sistema de calidad: ISO 13485, ISO 9001
Manual de Instalación, Operación y Mantenimiento
Este documento está protegido y disponible exclusivamente para los equipos de nuestra marca. Para solicitarlo:
- Acceda al formulario en la sección de Manuales y Servicio Postventa.
- Envíe un correo electrónico con los datos solicitados.
- Complete el formato correspondiente.
