⚙️ Especificaciones Técnicas.

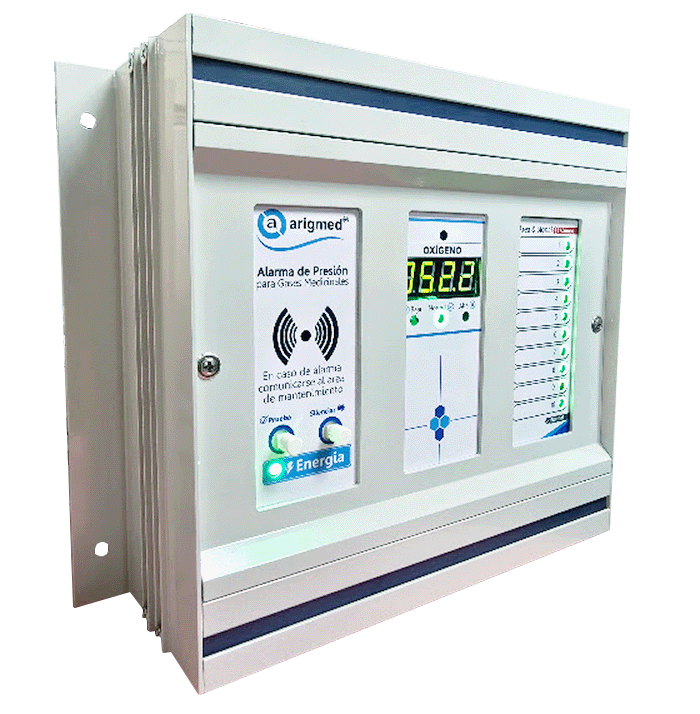

Gabinete:

• Fabricado en perfiles de aluminio de extrusión especial, aleación 6063, temple 5.
• Acabado con pintura electrostática horneada.
• Instalación únicamente sobrepuesta en muro.

Alarma de Segmentos Numéricos (Número de gases):

• Módulos disponibles desde 1 hasta 6 gases medicinales por gabinete.

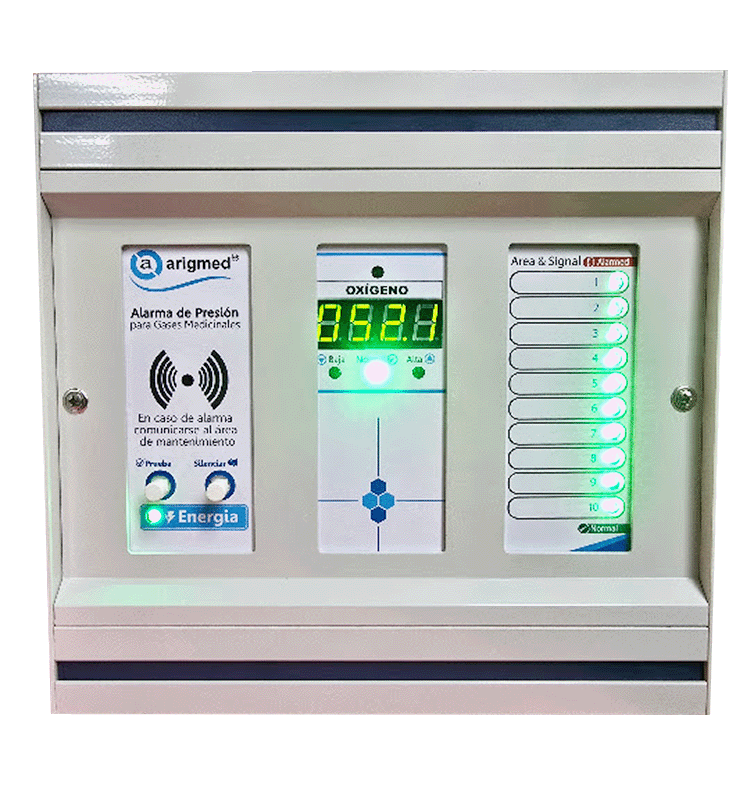

Gráficos y Señales Visuales

• • Lectura en tiempo real de presión y vacío mediante display numérico en color verde.
  • LED verde de alta visibilidad para estado normal.
  • LED rojo intermitente para eventos de alta o baja presión.
  • Código “ERROR” en display para desconexión o cruzamiento de sensores.
  • LED verde para indicar que la alarma está energizada (110-220 vac).

Eventos de Alarma (Alarma de Segmentos Numéricos)

• • • • Detección de alta y baja presión en tiempo real.
      • Detección de desconexión de sensores de gases medicinales.
      • Detección de conexión cruzada de sensores de gases medicinales.

Comunicaciones

• • • • Un puerto de relé (contactos secos) por cada alarma de segmentos en conjunto.
      • Protocolo RS485 en conexión serial para enlace con alarmas de zona y panel maestro de relé Serie 2 (Arigmed).

Solicitudes desde Fábrica

• • • • Unidades estándar en PSI.
      • Para unidades en BAR, debe solicitar la modificación anticipadamente a la fábrica.

️ Controles

• • • • Botón para cancelar sonido de alarma (reinicio automático tras 1 hora si no se normaliza la presión).
      • Botón de prueba del sistema.

Alarma Maestra Electromecánica (Relé):

Número de Señales

• • • • Módulos en múltiplos de 10 señales, hasta un máximo de 60 señales por cada gabinete.

Señales Visuales y Sonoras

• • • • LED verde para estado normal por módulo.
      • LED rojo para eventos de alarma por módulo.
      • LED verde para indicar energía activa (110-220vac).
      • Buzzer sonoro para eventos de alarma (cancelable solo en sitio).

Eventos de Alarma

• • • • Detección de eventos anormales en tiempo real.

Comunicaciones

• • • • Puertos de relé para recibir señales de alarmas de zona.

️ Controles

• • • • Botón para cancelar sonido de alarma (reinicio automático tras 1 hora si no se normaliza el estado).
      • Botón de prueba del sistema.

Manual de Instalación, Operación y Mantenimiento

• • • • Documento protegido, exclusivo para equipos de la marca.
      • Solicitud mediante correo electrónico y formulario en la sección de manuales y servicio postventa.

Equipos Complementarios Requeridos

• • • • Sensor digital de presión/vacío remoto conectado a la red de gases medicinales.
      • Válvula check DISS DEMAND CGA V-5 instalada en la tubería.
      • Caja de empotre para conexiones eléctricas y de datos.
      • Cable Belden STP #8461ZH o #8208 para puerto de relé adicional (conexión punto a punto, sin empalmes para sistema de relé).
      • Cable de datos UTP CAT 6 mínimo para conexión serial para alarma de segmentos (punto a punto, sin empalmes).
      • Alimentación eléctrica: 110–220V, 50–60 Hz.
      • No permite el uso simultáneo de ambas, en transmisiones de datos.

⚠️ Afectaciones a Evitar

• • • • Variaciones de voltaje en el suministro eléctrico.
      • Uso de plantas de suministro eléctrico de emergencia como fuente principal.
      • Suministro eléctrico intermitente o variable.
      • Pérdida frecuente del suministro eléctrico con activación repetida de planta de emergencia.

️ Recomendaciones de Instalación

• • • Verificar conexión a tierra física.
    • Instalar sistema de respaldo eléctrico (No-Break).
    • Instalar supresor de picos para protección contra descargas eléctricas.
