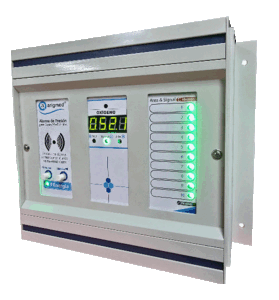

Alarma Maestra Combinada
Alarma Combinada (alarma maestra de relé digital + alarma maestra serie 2 digital), incluye:
- Una alarma maestra de sistema de relé tipo digital.
- Una alarma maestra serie 2 tipo digital.
- Cumple con la norma NFPA99.
⚙️ Especificaciones Técnicas.
Gabinete:
- De 10-60 señales en gabinete fabricado en perfiles de aluminio de extrusión especial aleación 6063 temple 5 en acabado de pintura electrostática horneada.
- Instalación disponible sólo sobrepuesta en muro.
Capacidad de Señales:
- Módulos de 10 señales y para una capacidad máxima de 60 señales por cada panel de alarma maestro de señales de relé modelo SERIE 2 (10 señales como mínimo y 60 señales como máximo).
- Para el manejo de más de 60 señales se requieren de 2 pantallas o alarmas.
Gráficos y Señales Visuales
-
- Destello de alarmas en cada señal indicando una condición “anormal”.
- Condición “normal” en cada señal (sin evento de alarmas).
- Visualización del nombre de la señal en la pantalla táctil de 7″.
Eventos de Alarma
-
-
-
- Detección de los eventos “anormales” en tiempo real de cualquier equipo o alarma conectado con la tecnología de comunicación de Relé (contactos secos).
-
-
Comunicaciones
-
-
-
- Módulos de 10 señales de puerto de relé (contactos secos) para la salida de datos con un máximo de 40 señales en múltiplos de 10.
- Protocolo de comunicación RS485 en conexión SERIAL para enlace con grupos de alarmas de zona o con equipos con la tecnología de comunicación de relé (contactos secos).
-
-
Funciones y cambios por el usuario
-
-
-
- Edición del nombre de la señal.
- Recomendado para enlace con centrales de suministro de gases medicinales (centrales de cilindros de gases medicinales, tanques criogénicos y generadores de oxígeno).
- Recomendado para enlace con compresores de Aire y bombas de vacío grado médico.
-
-
️ Controles
-
-
-
- Botón en display para cancelar sonido de alarma (reinicio automático tras 1 hora si no se normaliza la presión).
- Botón en display de prueba del sistema.
-
-
Manual de Instalación, Operación y Mantenimiento
-
-
-
- Documento protegido, exclusivo para equipos de la marca.
- Solicitud mediante correo electrónico y formulario en la sección de manuales y servicio postventa.
-
-
Equipos Complementarios Requeridos
-
-
-
- Caja de empotre para conexiones eléctricas y de datos.
- Cable Belden STP #8461ZH o #8208 para puerto de relé adicional (conexión punto a punto, sin empalmes para sistema de relé).
- Alimentación eléctrica: 110–220V, 50–60 Hz.
-
-
⚠️ Afectaciones a Evitar
-
-
-
- Variaciones de voltaje en el suministro eléctrico.
- Uso de plantas de suministro eléctrico de emergencia como fuente principal.
- Suministro eléctrico intermitente o variable.
- Pérdida frecuente del suministro eléctrico con activación repetida de planta de emergencia.
-
-
️ Recomendaciones de Instalación
-
-
- Verificar conexión a tierra física.
- Instalar sistema de respaldo eléctrico (No-Break).
- Instalar supresor de picos para protección contra descargas eléctricas.
-
⚙️ Especificaciones Técnicas.
Gabinete:
- Fabricado en perfiles de aluminio de extrusión especial aleación 6063 temple 5 en acabado de pintura electrostática horneada.
- Instalación disponible sólo sobrepuesta en muro.
Capacidad de vigilancia para alarmas de zona o área:
- Para 127 sensores de gas o vacío médico quirúrgico como máximo y de forma simultánea.
Gráficos y Señales Visuales
-
- Visualización de lecturas de Presión y Vacío en tiempo Real de cada alarma de zona conectada al panel de alarma maestro SERIE 2.
- Opción Color NFPA99 y Nomenclatura de cada gas medicinal por cada alarma de zona conectada al panel de alarma maestro SERIE 2.
- Opción Color ISO y Nomenclatura de cada gas medicinal por cada alarma de zona conectada al panel de alarma maestro SERIE 2.
- Destello de Alarmas en cada Módulo de Gas por cada alarma de zona conectada al panel de alarma maestro SERIE 2.
- Visualización del nombre del área donde se ubica cada alarma de zona conectada al panel de alarma maestro SERIE 2.
Eventos de Alarma
-
-
-
- Alarma para la detección de los eventos de alta y baja presión en tiempo real.
-
-
Comunicaciones
-
-
-
- Puertos Hembra RJ45 para salida y entrada de datos.
- 1 puerto de relé (contactos secos) para salida de datos.
- Protocolo de comunicación RS485 en conexión SERIAL para enlace con grupos de alarmas de zona y con la interfaz ethernet de Arigmed (Internet).
- Conexión a INTRANET por medio de la INTERFAZ ETHERNET DE ARIGMED, y enlace al HTML para visualizar el sistema con dispositivos remotos como PC, TABLET, SMARTPHONE vía sitio web.
-
-
Funciones y cambios por el usuario
-
-
-
- Edición del nombre del área donde se ubicará la alarma de zona.
- Generación de reportes para eventos de alarma de todo el sistema en archivos de exportación en formatos PDF (Acrobat Reader) y XLS (Excel) con un tiempo de almacenamiento de 30 días en el sistema.
-
-
Manual de Instalación, Operación y Mantenimiento
-
-
-
- Documento protegido, exclusivo para equipos de la marca.
- Solicitud mediante correo electrónico y formulario en la sección de manuales y servicio postventa.
-
-
Equipos Complementarios Requeridos
-
-
-
- Caja empotrada en la pared para conexiones de bloque de cables eléctricos y datos.
- Entrada de energía 110-220vac 50/60 htz.
- RED de datos de cable UTP (unshield twisted pair) CAT6 en conexión SERIAL con grupos de alarmas de zona de display de 10″.
- Hosting HTML del administrador del sistema de gases médicos de Arigmed (puede generar costos adicionales para el usuario)
- Interfaz ethernet de arigmed para HTML site web arigmed de monitoreo de sistemas de presión remoto.
- El hospedaje del sistema del usuario en el site web de ARIGMED de monitoreo de presión puede generar costos extraordinarios.
- El usuario podrá recibir “en tiempo real” un correo electrónico de notificación con el evento de alarma que se haya generado en el sistema de gases medicinales.
- Acceso a Internet fijo de buena intensidad y calidad.
-
-
⚠️ Afectaciones a Evitar
-
-
-
- Variaciones de voltaje en el suministro eléctrico.
- Uso de plantas de suministro eléctrico de emergencia como fuente principal.
- Suministro eléctrico intermitente o variable.
- Pérdida frecuente del suministro eléctrico con activación repetida de planta de emergencia.
-
-
️ Recomendaciones de Instalación
-
-
- Verificar conexión a tierra física.
- Instalar sistema de respaldo eléctrico (No-Break).
- Instalar supresor de picos para protección contra descargas eléctricas.
-
