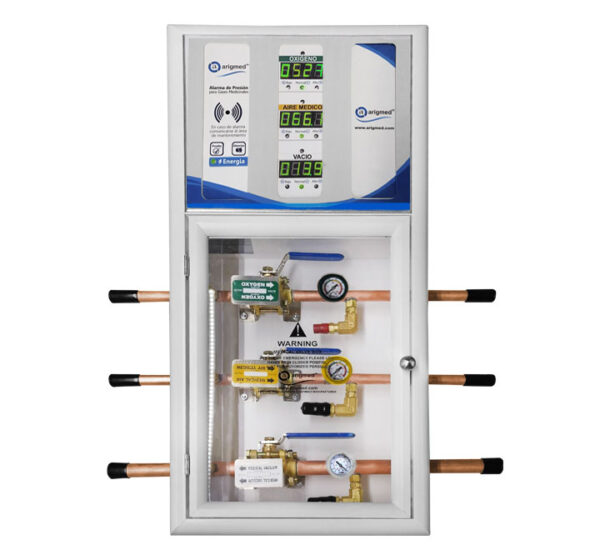

Alarma Combinada de Segmentos

Agregar a la Lista de deseos
> SKU: N/A

*Para Cotizar el equipo haga contacto con nuestros asesores técnicos y de ventas, se requiere que la información sea válida y verídica (nombre, dirección completa, email, teléfono, país, código postal, constancia de situación fiscal).

*En todo momento le solicitamos especificaciones claras para poder realizar una cotización formal.

Agregar a la Lista de deseos

Comparar

Descripción

Alarma Digital de Zona para detección de alta y baja presión Modelo SERIE 2 con pantalla Display de segmentos numéricos color verde, disponible sólo en gabinete para embutir en muro, cumple con NFPA99.

Gabinete:

  • Frontal fabricado en inyección de termoplástico ABS en cumplimiento con NFPA 286 y chasis de montaje fabricado en lámina de acero galvanizado.

Número de Gases:

  • Módulos de 1 y hasta 6 gases medicinales contenidos en un mismo gabinete de alarma de zona.

Gráficos y Señales Visuales:

  • Visualización de lecturas del display de segmentos numéricos en color verde para Presión y Vacío en tiempo Real.
  • Leds de alta visibilidad en color verde para estatus normal.
  • Leds de alta visibilidad y con destello intermitente en color rojo para eventos de alarma de alta y baja presión.
  • Visualización del display numérico de código “ERROR" para desconexiones y cruzamiento de sensores de gases medicinales.
  • Led de Alta visibilidad en color verde para indicar que la alarma esta energizada.

Eventos de Alarma:

  • Alarma para la detección de los eventos de alta y baja presión en tiempo real.
  • Alarma para la detección de la interrupción de la señal en los sensores (des-conexión).
  • Alarma para la detección del intercambio de sensores de gases medicinales o conexión cruzada.

Comunicaciones:

  • Puerto de Relé (contactos secos) para datos por cada módulo de gas.
  • Protocolo de comunicación RS485 en conexión SERIAL para enlace con grupos de alarmas de zona y con el panel de alarma maestro de Relé (equipos fuente) de Arigmed.

Solicitudes desde Fábrica:

  • Unidades estándar por la fábrica en PSI, para modificación a BAR deberá solicitar por anticipado a la fábrica.

Controles:

  • Un botón para cancelación de sonido de la alarma sonora, con reinicio después de 1 hora en caso de que la presión o vacío No se haya normalizado.
  • Un botón de prueba del sistema de la alarma.

Caja de válvulas para control de gases medicinales, cumple con NFPA99.

Válvulas:

  • Válvulas diseñadas para 600 W.O.G fabricada en latón de 3 cuerpos con puertos soldables para extensiones de tubería de cobre, cierre de esfera en acero inoxidable con sellos de PTEF (sin conectores roscados).

Puertos para Sensores de Alarma:

  • Puertos para acoplamiento de sensores digitales para sistema de alarma de zona de pantalla de 10" y de medidores de presión y vacío de rosca recta hembra de 1/4” fabricados en latón en ambos lados de la tubería de la válvula.

Medidores de presión y Vacío:

  • Medidores de presión y vacío con escala normativa de conexión posterior y carátula de 1 1/2”.
  • Protectores para la caja de los medidores de presión y vacío, inyectados en el color de identificación del gas según NFPA99.

Tags de Identificación del Gas:

  • Identificación del tipo de gas y vacío médico, nomenclatura y color según NFPA99-2015 por cada válvula, así como indicador gráfico del sentido del flujo, fabricados en lámina de acero inoxidable.

Caja de Montaje:

  • Fabricada en lámina de acero galvanizado en acabado de pintura electrostática en polvo horneada en color blanco, con ventanilla abatible (bisagra) del mismo material y con acrílico transparente de 3mm de espesor.
  • Versión para embutir en muro.

Especificaciones

Requiere para su funcionamiento el siguiente equipo complementario para censar la presión de los gases medicinales:
  • Sensor Digital por cada gas especifico en acople DISS CGA-V5.
  • Fuente de Poder a 110-220v 50/60 Htz..
Requiere para su funcionamiento en conexión de un sistema de red con la alarma maestra de la marca Arigmed el siguiente equipo complementario:
  • Sistema de Red de cable para transmisión de datos con cable UTP (Unshield Twisted Pair) CAT6 en conexión serial con todas las alarmas de zona de Arigmed, e interconectadas con uno o varios Paneles de Alarma Maestros de Relé Arigmed.
  • Panel de Alarma Maestro de Relé Arigmed.
Capacidad Máxima de un sistema en red para el panel maestro:
  • Hasta 40 señales de Relé (40 alarmas de zona) por cada panel maestro.
Capacidad Máxima de Válvulas y Módulos de Gas:
  • Desde 1 y hasta 6 gases medicinales como máximo.
Afectaciones en la operación del Equipo que deberán evitarse:
  • Variaciones de voltaje en el suministro eléctrico.
  • Suministro de energía con plantas de emergencia.
  • Suministro Variable o Intermitente (la energía se pierde y se recupera con gran frecuencia en un corto periodo de tiempo).
  • Ausencia continua e Intermitencia del suministro eléctrico (cuando se pierde el suministro y entra la planta de emergencia en repetidas ocasiones).
Recomendaciones para la Instalación:
  • Verificar la conexión de la tierra física del equipo (para proteger el equipo contra descargas no deseadas).
  • Instalar un sistema contra variaciones de voltaje y de respaldo de energía eléctrica (No-Break).
  • Instalar un sistema con supresor de picos (para la protección del equipo contra las variaciones y descargas de energía).

FICHA COMERCIAL

Descargue el Documento:
Ficha Comercial para Alarma de Segmentos Combo ( con Caja de Válvulas)
Descargue el Documento:
Ejemplo Diagrama General de Conexión Alarma Combo

Advertencia para Manómetros y Vacuómetros

Los dispositivos de lectura positiva y negativa análogos (manómetros y vacuómetros) no son elegibles a cambios o sujetos a garantías, ya que la naturaleza del mecanismo del dispositivo lo hace vulnerable a cualquier tipo de mal manejo y maltrato. Debe evitar:
  1. No realice pruebas de presurización con estos dispositivos, utilice sólo en la operación “normal” de las presiones de trabajo.
  2. Evite el “golpe de ariete” en la presurización de los gases con los dispositivos montados en los ensambles.
  3. Utilice los dispositivos sólo en relación con la presión y vacío señalados en las caratulas de los manómetros y vacuómetros análogos.
  4. Los dispositivos pueden llegar a presentar corrosión en los materiales a causa de climas cálidos, húmedos y de selva tropical, así como el someterlos a líquidos corrosivos y no corrosivos, en tal caso deberá remplazarlos.
  5. Por ser dispositivos de “Medición” su mecanismo es frágil ante cualquier caída, golpe o maltrato y pueden presentar un desfase en el indicador o puntero a cusa de las anteriores situaciones (caídas, golpes y maltratos), así como someterlos al “golpe de ariete” y a presiones fuera de los rangos de diseño de los dispositivos.
